Модернізація радіокерованого літака в тактичний БПЛА-розвідник на базі ArduPilot

Статтю підготувала

Катерина Помазан

Контент-менеджерка, керуюча відділом

Серед усіх типів безпілотників саме літаки залишаються найефективнішим рішенням для тривалої розвідки, картографування місцевості та патрулювання великих територій. Якщо мультикоптер забезпечує вертикальний зліт і високу маневреність, то літакова платформа виграє за дальністю, тривалістю польоту та енергоефективністю.

За останні роки значна кількість тактичних БПЛА створювалася не з нуля, а шляхом модернізації цивільних EPO-моделей літаків. Сучасні польотні контролери, системи автопілота та телеметрії дозволяють перетворити звичайний радіокерований літак на повноцінний безпілотний комплекс для автономних місій.
Розглянемо основні етапи такого переобладнання з точки зору конструктора та оператора літакових платформ.

Чому літак кращий за мультикоптер для розвідки

Багато початківців намагаються використовувати квадрокоптери для задач розвідки на великих відстанях. Проте фізика польоту працює проти них. Мультикоптер постійно витрачає енергію на утримання себе в повітрі. Літак використовує підйомну силу крила, тому споживає значно менше енергії при русі вперед.

Основні переваги літакової схеми:

• тривалість польоту від 1 до 5 годин;
• дальність десятки або навіть сотні кілометрів;
• значно краща стійкість до вітру;
• можливість нести важке корисне навантаження;
• велика площа огляду за один виліт.

Для картографування, пошуку цілей або моніторингу місцевості літак практично завжди буде ефективнішим за квадрокоптер аналогічної маси. Особливо помітна перевага під час роботи на висотах 300–1000 метрів, де крило може виконувати тривалі маршрути з мінімальним енергоспоживанням.

Вибір базового літака для тактичного переобладнання

Успіх проєкту багато в чому залежить від правильно обраного планера. Для модернізації найчастіше використовують EPO-літаки з штовхаючим гвинтом. Таке компонування захищає пропелер під час посадки та не перекриває огляд камерам. Найбільш популярними платформами є Volantex Ranger, Heewing і Skywalker.

Для статті технічного блогу краще зробити акцент не лише на перевагах, а й на тому, чому саме ці платформи стали популярними серед розробників літакових БПЛА.

Volantex Ranger

Серія Volantex Ranger вважається однією з найпопулярніших платформ для побудови автономних безпілотних літаків початкового та середнього рівня. Завдяки продуманій конструкції модель добре підходить для встановлення сучасних систем автопілотування, FPV-обладнання, телеметрії та корисного навантаження для розвідки або картографування.

Однією з головних переваг Ranger є місткий фюзеляж. Усередині достатньо місця для монтажу польотного контролера, GPS-модуля, системи живлення, радіомодемів та іншої електроніки без необхідності складних доробок конструкції. Це суттєво спрощує складання та подальше обслуговування літака.

Конструкція забезпечує швидкий доступ до внутрішніх відсіків, що особливо важливо під час польових робіт. Оператор може оперативно замінити акумулятор, перевірити з'єднання або виконати налаштування обладнання без повного розбирання планера.

Крило має хороші планерні характеристики, завдяки чому літак здатний довго утримуватися в повітрі навіть при невеликій потужності силової установки. Це позитивно впливає на тривалість польоту та дозволяє ефективніше використовувати заряд акумулятора.

Ще однією важливою перевагою є відносно невисока вартість платформи. Навіть після встановлення автопілота та додаткового обладнання проєкт залишається значно доступнішим порівняно зі спеціалізованими безпілотними платформами заводського виробництва.

Завдяки поєднанню простоти експлуатації, достатньої вантажопідйомності та стабільних льотних характеристик Volantex Ranger часто стає першим літаком для побудови повноцінного розвідувального БПЛА на базі ArduPilot.

Skywalker

Платформи сімейства Skywalker давно стали своєрідним стандартом серед літакових безпілотників великої дальності. Протягом багатьох років саме ці літаки використовувалися ентузіастами, інженерами та професійними операторами для створення розвідувальних комплексів різного рівня складності.

Однією з ключових особливостей Skywalker є подовжений фюзеляж з великим внутрішнім об'ємом. Така конструкція дозволяє комфортно розміщувати декілька акумуляторів, системи резервного живлення, потужну телеметрію, цифрові відеосистеми та додаткові датчики без дефіциту вільного простору.

Літак демонструє високу курсову стійкість і передбачувану поведінку в повітрі. Навіть при сильному боковому вітрі або турбулентності платформа залишається стабільною, що особливо важливо для виконання автоматичних маршрутів та отримання якісного відео або фотоматеріалів.

Великі габарити та значна площа крила дозволяють переносити суттєве корисне навантаження без критичного погіршення льотних характеристик. Саме тому Skywalker часто використовують для встановлення поворотних камер, тепловізійних систем, додаткових каналів зв'язку та обладнання для аерофотозйомки.
Окремої уваги заслуговує ремонтопридатність платформи. EPO-конструкція легко відновлюється після жорстких посадок, а запасні частини та комплектуючі доступні практично в будь-якому модельному магазині. Для експлуатації в складних умовах це є важливою перевагою.

Завдяки великому запасу вантажопідйомності, просторому фюзеляжу та стабільній аеродинаміці літаки Skywalker залишаються одними з найкращих варіантів для побудови тактичних БПЛА, орієнтованих на тривалі автономні місії та польоти на значні відстані.

Heewing

Останніми роками все більшої популярності серед розробників безпілотних платформ набувають літаки компанії Heewing. На відміну від класичних планерів на кшталт Ranger або Skywalker, ці моделі створювалися з акцентом на високу швидкість, жорсткість конструкції та ефективність польоту на значних дистанціях.

Особливий інтерес для побудови тактичних БПЛА становлять моделі серій T1 Ranger та VTOL-платформи виробника. Завдяки міцній EPO-конструкції, карбоновим підсилювачам і продуманій аеродинаміці вони добре переносять тривалі польоти у складних погодних умовах та при сильному вітровому навантаженні.

Важливою перевагою Heewing є висока якість заводського виконання. Фюзеляжі мають достатній внутрішній об'єм для встановлення польотного контролера, телеметрії, цифрової відеосистеми, GPS-модуля та додаткових акумуляторів. При цьому конструкція залишається досить жорсткою, що позитивно впливає на роботу автопілота та зменшує рівень вібрацій.

Ще однією характерною особливістю цих літаків є хороша енергоефективність на крейсерських швидкостях. У поєднанні з ArduPlane це дозволяє будувати маршрути великої протяжності та виконувати тривалі місії спостереження без суттєвого збільшення ємності акумуляторів.

Для проєктів, де необхідно поєднати компактність, високу швидкість польоту та можливість нести сучасне розвідувальне обладнання, платформи Heewing можуть стати серйозною альтернативою класичним Skywalker і Volantex Ranger. Особливо це актуально для операторів, які працюють у районах зі складними метеоумовами та потребують максимальної стійкості літака під час виконання автоматичних місій.

Яким має бути хороший базовий літак

Під час вибору звертайте увагу на такі параметри:

• розмах крила від 1,6 до 2,5 метра;
• EPO або EPP конструкція;
• штовхаюча схема двигуна;
• великий батарейний відсік;
• достатній простір для електроніки;
• можливість швидкого розбирання для транспортування.

Надто компактні моделі для тактичних задач зазвичай не підходять через обмежений внутрішній об'єм та низьку автономність.

Який польотний контролер обрати для літака на ArduPilot

Для сучасного літакового БПЛА оптимальним вибором є контролери на базі процесора STM32H743. Одним із найкращих варіантів вважається Matek H743, основні його переваги:

• потужний процесор H743;
• великий запас обчислювальної продуктивності;
• підтримка великої кількості периферії;
• кілька UART-портів;
• підтримка GPS, компасів, датчиків швидкості;
• сумісність з усіма актуальними версіями ArduPilot.

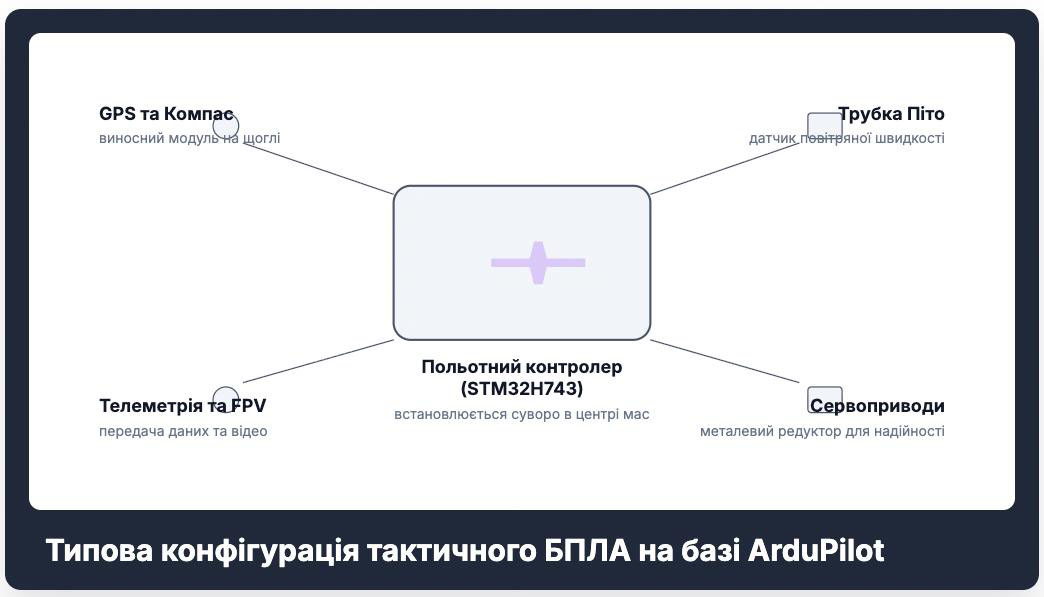

Типова конфігурація підключення включає:

• GPS-модуль;
• компас;
• датчик повітряної швидкості;
• телеметрію;
• відеопередавач;
• сервоприводи керування;
• датчики живлення.

Важливо розташовувати контролер максимально близько до центру мас літака. Це забезпечує правильну роботу інерціальних датчиків та спрощує налаштування.

Налаштування ArduPlane

Після монтажу обладнання виконується прошивка контролера версією ArduPlane.

Базова процедура включає:

• Калібрування акселерометрів.
• Калібрування компаса.
• Налаштування сервоприводів.
• Конфігурацію режимів польоту.
• Налаштування параметрів безпеки.
• Перевірку GPS.
• Налаштування датчика швидкості.

Для розвідувальних місій зазвичай використовують такі режими:

• FBWA;
• CRUISE;
• AUTO;
• RTL;
• LOITER.

Особливу увагу необхідно приділити режиму Return To Launch. Саме він дозволяє літаку автоматично повернутися у точку старту при втраті зв'язку або аварійній ситуації. Перед першим польотом обов'язково виконується автотюнінг PID-регуляторів та перевірка всіх відхилень керуючих поверхонь.

Інтеграція надійних сервоприводів

Сервоприводи є одними з найбільш навантажених вузлів літакового БПЛА. На відміну від спортивних моделей, тактична платформа може годинами працювати в турбулентності та при сильному вітрі. Тому економія на сервоприводах часто закінчується втратою літака.

Які сервоприводи найнадійніші для крила під тактичним навантаженням?

Для роботи на тактичних платформах сервопривід повинен мати металевий редуктор, який витримує тривалі навантаження без прискореного зносу. Не менш важливою є наявність подвійних підшипників, що забезпечують точне позиціонування керуючих поверхонь та зменшують люфти під час експлуатації. Перевагу варто віддавати цифровим сервоприводам, оскільки вони швидше реагують на команди автопілота та точніше утримують задане положення. Також сервопривід повинен мати достатній крутний момент для впевненої роботи елеронів навіть при високих швидкостях польоту та сильних поривах вітру. Оскільки літакові БПЛА постійно піддаються впливу вібрацій від двигуна та повітряного потоку, важливо обирати моделі, розраховані на тривалу роботу в складних умовах без втрати точності та надійності.

Для крил з розмахом понад 1,8 м зазвичай використовують серви з моментом від 3 до 8 кг·см. Добре зарекомендували себе:

• KST;
• AGFRC;
• JX;
• Power HD;
• Savox.

Особливо важливо встановлювати окремий сервопривід на кожен елерон. Це спрощує налаштування мікшування та підвищує відмовостійкість системи. Кабелі сервоприводів рекомендується додатково фіксувати термоусадкою або клеєм для захисту від вібрацій.

Навіщо потрібен датчик повітряної швидкості

Багато початківців вважають, що GPS достатньо для визначення швидкості польоту. Це серйозна помилка. GPS показує швидкість відносно землі, а не швидкість повітряного потоку навколо літака. Саме тому на професійних літакових БПЛА використовують трубку Піто.

Чому на літак обов'язково ставити датчик повітряної швидкості?

Причин кілька. По-перше, автопілот точно визначає швидкість звалювання, по-друге, контролер може автоматично підтримувати оптимальний режим польоту незалежно від сили зустрічного або попутного вітру. Ну і по-третє, значно підвищується точність роботи режимів AUTO та RTL.

Без датчика швидкості літак може:

• зайти у зрив потоку;
• неправильно оцінити вітер;
• втратити висоту;
• перевищити допустиме навантаження на конструкцію.

Особливо важливий датчик під час польотів на великих висотах та в складних погодних умовах.

Налаштування трубки Піто

Для коректної роботи датчик необхідно винести в незбурений повітряний потік.

Типові місця встановлення:

• на крилі;
• на носовій штанзі;
• на спеціальному пілоні над фюзеляжем.

Не рекомендується встановлювати трубку поблизу пропелера або елементів конструкції, які створюють турбулентність.

Після монтажу виконується:

• калібрування нуля;
• перевірка показників;
• тестування на землі;
• перевірка в польоті.

Після правильної настройки ArduPlane починає значно точніше керувати швидкістю літака.

Компас та його правильне розміщення

Для літакового БПЛА компас залишається одним із ключових датчиків навігації. Найкраще використовувати GPS-модулі з виносним магнітометром. Основне правило — максимальна відстань від джерел електромагнітних завад:

• силових проводів;
• регулятора обертів;
• відеопередавача;
• передавачів телеметрії;
• акумулятора.

Зазвичай GPS із компасом встановлюють на щоглі висотою 10–20 см над фюзеляжем. Таке рішення дозволяє значно покращити точність визначення курсу.

Корисне навантаження для розвідки

Після встановлення автопілота можна переходити до інтеграції розвідувального обладнання. Найчастіше використовуються:

• FPV-камера;
• цифрова HD-камера;
• стабілізований підвіс;
• система запису відео;
• телеметрія;
• модулі передачі даних.

Важливо зберігати правильне центрування літака після монтажу всіх компонентів. Навіть якісно налаштований автопілот не зможе повністю компенсувати критичне зміщення центру мас.

Підсумки

Переобладнання цивільного EPO-літака в тактичний БПЛА на базі ArduPilot є одним із найефективніших способів отримати платформу для автономних польотів, картографування та повітряного моніторингу. Грамотний вибір планера, сучасний польотний контролер на кшталт Matek H743, якісні металоредукторні сервоприводи та правильно налаштований датчик повітряної швидкості формують основу надійної системи.

Саме поєднання ArduPlane, точних навігаційних датчиків та продуманої конструкції дозволяє літаку виконувати тривалі автономні місії, які для більшості мультикоптерів залишаються недосяжними через обмеження дальності та часу польоту.
